Wie funktioniert eine Wärmepumpe? Technik, Prinzip und Anwendung im Überblick
Eine Wärmepumpe funktioniert wie ein umgekehrter Kühlschrank: Sie entzieht der Umgebung Wärme aus Luft, Erdreich oder Grundwasser und hebt diese mit Hilfe eines Kältemittels auf ein höheres Temperaturniveau, um Gebäude zu beheizen. Das System nutzt einen geschlossenen Kreislauf, in dem ein Kältemittel durch vier Schritte läuft: Verdampfen, Verdichten, Verflüssigen und Entspannen. Dieser physikalische Prozess ermöglicht es, mit vergleichsweise wenig elektrischer Energie deutlich mehr Heizwärme zu erzeugen.
Die Technologie gewinnt zunehmend an Bedeutung, da sie erneuerbare Energiequellen aus der Umwelt nutzt und dadurch eine Alternative zu konventionellen Heizsystemen darstellt. Je nach Wärmequelle und baulichen Gegebenheiten kommen unterschiedliche Wärmepumpentypen zum Einsatz.
Die Effizienz einer Wärmepumpe hängt von verschiedenen Faktoren ab, darunter die gewählte Wärmequelle, die Vorlauftemperatur des Heizsystems und die klimatischen Bedingungen. Ein fundiertes Verständnis der Funktionsweise hilft bei der Entscheidung, ob und welche Wärmepumpe für ein Gebäude geeignet ist.
Grundprinzip einer Wärmepumpe
Eine Wärmepumpe entzieht der Umgebung thermische Energie und hebt deren Temperaturniveau an, um Gebäude zu beheizen. Dieser Prozess funktioniert durch einen geschlossenen Kältemittelkreislauf, der die gewonnene Wärme aufnimmt und an das Heizsystem abgibt.
Wie Wärmepumpen Energie gewinnen
Wärmepumpen nutzen drei verschiedene Wärmequellen aus der Umwelt: Luft, Erdreich oder Grundwasser. Diese Quellen enthalten gespeicherte Sonnenenergie, die sich kontinuierlich erneuert.
Luft-Wärmepumpen saugen Außenluft an und entziehen ihr die thermische Energie. Sie funktionieren selbst bei Minusgraden, da Luft bis zum absoluten Nullpunkt bei -273°C Wärmeenergie enthält.
Erdwärme-Wärmepumpen gewinnen Energie über Erdkollektoren oder Erdsonden aus dem Boden. Das Erdreich bietet ganzjährig relativ konstante Temperaturen zwischen 8 und 12°C.
Wasser-Wärmepumpen nutzen Grundwasser als Energiequelle. Das Grundwasser weist mit 7 bis 12°C ebenfalls gleichbleibende Temperaturen auf und liefert besonders effiziente Wärmegewinnung.
Zentrale Komponenten und ihre Funktionen
Der Verdampfer nimmt die Umweltwärme auf und überträgt sie auf das Kältemittel. Das Kältemittel verdampft bereits bei niedrigen Temperaturen und wird gasförmig. Der Verdichter komprimiert das gasförmige Kältemittel und erhöht dadurch Druck und Temperatur erheblich. Dieser Prozess benötigt elektrische Energie als Antrieb.
Im Verflüssiger gibt das heiße, komprimierte Kältemittel seine Wärme an den Heizkreislauf ab. Dabei kondensiert es wieder zu einer Flüssigkeit.
Das Expansionsventil reduziert den Druck des flüssigen Kältemittels stark. Diese Druckminderung senkt die Temperatur, sodass der Kreislauf von neuem beginnen kann.
Physikalische Grundlagen des Wärmepumpenprozesses
Das Funktionsprinzip entspricht einem umgekehrten Kühlschrank. Während ein Kühlschrank seinem Inneren Wärme entzieht und nach außen abgibt, transportiert die Wärmepumpe Wärme von außen nach innen.
Der Prozess basiert auf dem thermodynamischen Kreislauf mit Phasenwechseln des Kältemittels. Das Kältemittel wechselt zwischen flüssigem und gasförmigem Zustand, wobei es Wärme aufnimmt und abgibt.
Die Effizienz wird durch die Jahresarbeitszahl (JAZ) ausgedrückt. Eine JAZ von 4 bedeutet, dass aus 1 kWh elektrischer Energie 4 kWh Heizwärme erzeugt werden. Die restlichen 3 kWh stammen kostenlos aus der Umwelt.
Die Temperaturdifferenz zwischen Wärmequelle und Heizsystem beeinflusst die Effizienz maßgeblich. Je geringer dieser Unterschied ausfällt, desto weniger elektrische Energie benötigt der Verdichter für den Prozess.
Typen von Wärmepumpen und ihre Anwendungen
Wärmepumpen unterscheiden sich hauptsächlich durch ihre Wärmequelle: Luft, Erdreich oder Grundwasser. Jeder Typ hat spezifische Eigenschaften bezüglich Installation, Effizienz und Eignung für verschiedene Gebäudesituationen.
Luftwärmepumpe: Funktionsweise und Vorteile

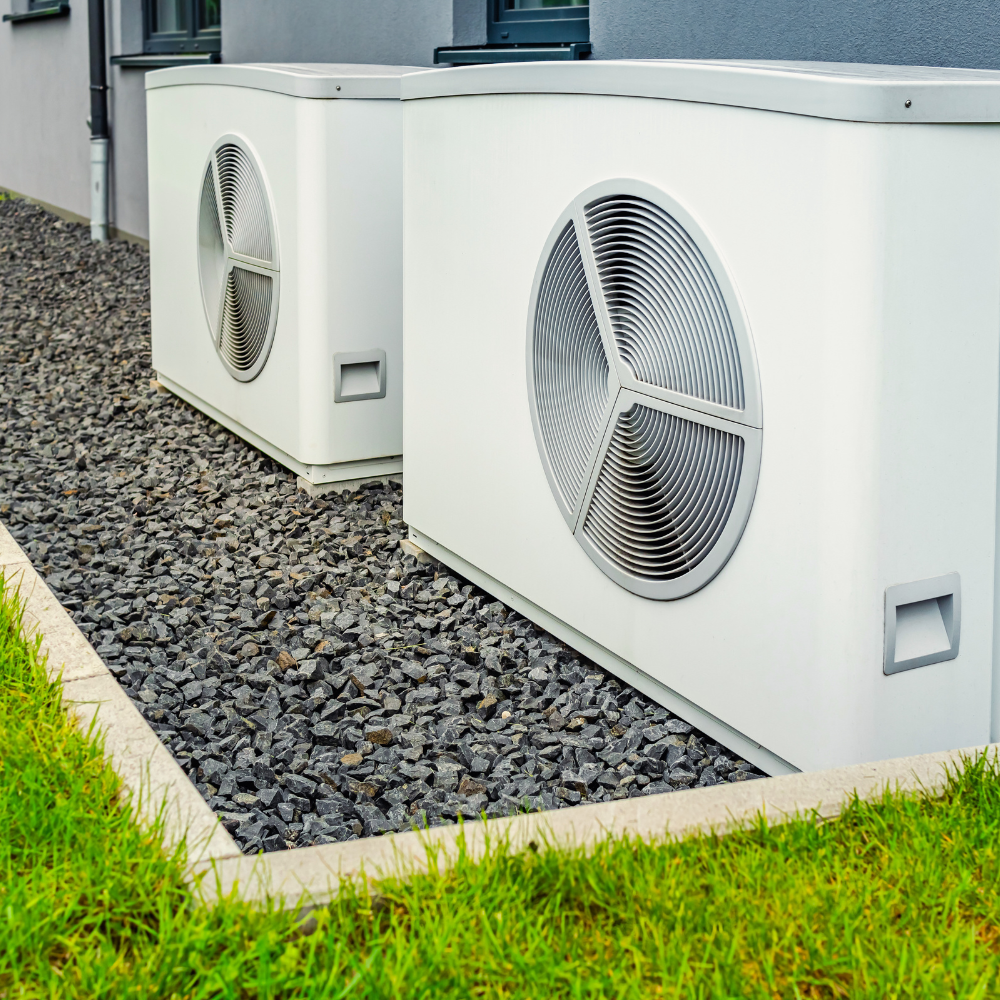

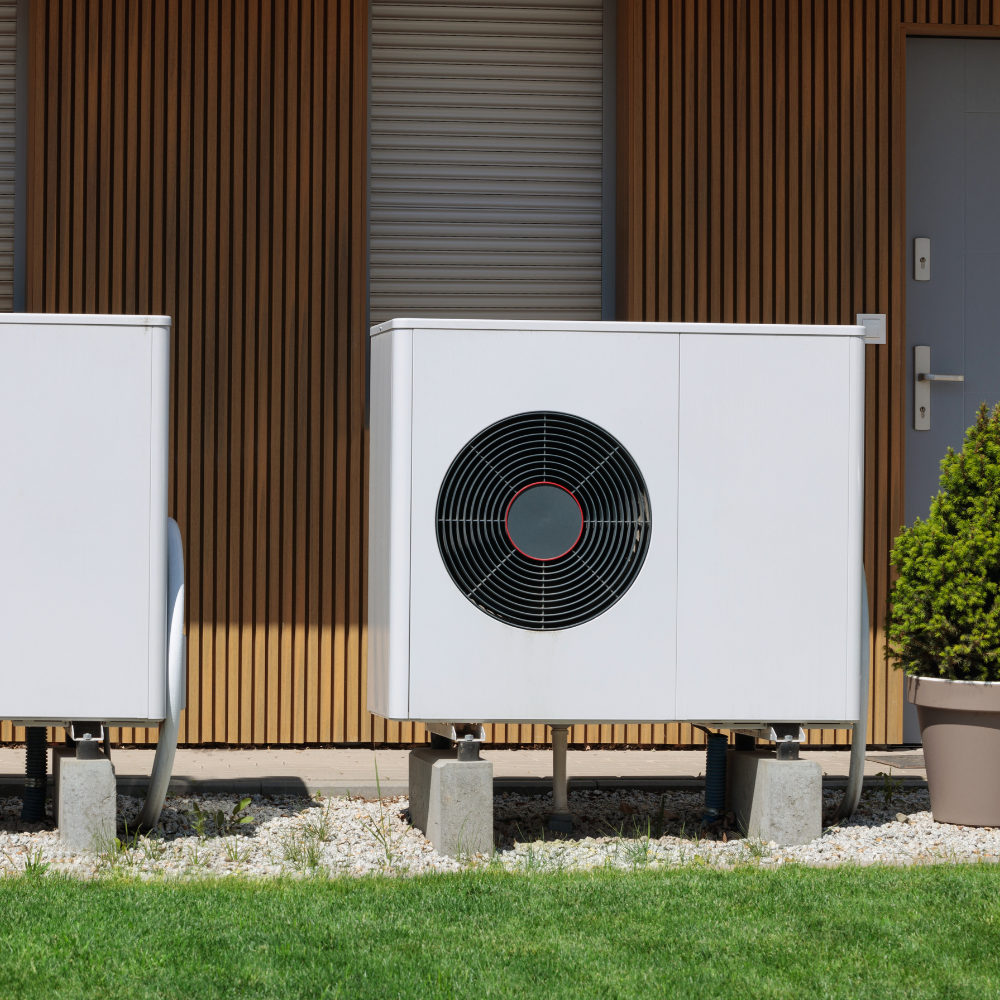

Die Luftwärmepumpe entzieht der Außenluft Wärmeenergie und funktioniert auch bei Minusgraden. Sie saugt Außenluft an, die über einen Wärmetauscher strömt und dort ihre Energie an das Kältemittel abgibt.
Diese Systeme lassen sich vergleichsweise einfach installieren, da keine Erdarbeiten oder Bohrungen erforderlich sind. Die Investitionskosten fallen deutlich niedriger aus als bei anderen Wärmepumpentypen.
Der Wirkungsgrad sinkt allerdings bei sehr niedrigen Außentemperaturen, was den Stromverbrauch erhöht. Luftwärmepumpen eignen sich besonders für Bestandsgebäude mit begrenztem Platzangebot. Die Geräte benötigen lediglich einen Aufstellort im Außenbereich oder können als Split-Gerät installiert werden.
Erdwärmepumpe: Nutzung der Wärme aus dem Boden
Die Erdwärmepumpe nutzt die konstante Temperatur des Erdreichs, die bereits in geringen Tiefen zwischen 8 und 12 Grad Celsius liegt. Flächenkollektoren werden horizontal in etwa 1,5 Metern Tiefe verlegt und benötigen eine unbebaute Fläche von etwa der 1,5- bis 2-fachen Wohnfläche.
Erdsonden reichen hingegen bis zu 100 Meter in die Tiefe und erfordern weniger Grundstücksfläche. Diese vertikale Lösung bietet höhere Effizienz, verursacht aber höhere Installationskosten durch die notwendigen Bohrungen.
Das Erdreich hält seine Temperatur ganzjährig stabil, wodurch Erdwärmepumpen einen gleichbleibend hohen Wirkungsgrad erreichen. Sie arbeiten besonders effizient in Neubauten mit Flächenheizungen. Die Installation erfordert eine Genehmigung der zuständigen Behörde.
Wasserwärmepumpe: Einsatzmöglichkeiten
Die Wasserwärmepumpe entzieht dem Grundwasser Wärmeenergie, das ganzjährig eine Temperatur zwischen 8 und 12 Grad Celsius aufweist. Das System benötigt zwei Brunnen: einen Förderbrunnen, der Wasser entnimmt, und einen Schluckbrunnen, der das abgekühlte Wasser zurückführt.
Diese Wärmepumpenart erreicht die höchsten Jahresarbeitszahlen aller Systeme, da die Wassertemperatur konstant bleibt. Die Installation setzt ausreichend Grundwasser in geeigneter Qualität und Tiefe voraus.
Wasserwärmepumpen kommen hauptsächlich in Gebieten mit hohem Grundwasserspiegel zum Einsatz. Sie benötigen eine wasserrechtliche Erlaubnis und eine Prüfung der Wasserqualität, da zu hohe Eisen- oder Mangangehalte die Anlage beschädigen können.
Vorteile, Effizienz und Einsatzbereiche
Wärmepumpen bieten messbare Effizienzvorteile gegenüber konventionellen Heizsystemen und eignen sich für verschiedene Gebäudetypen. Die Wirtschaftlichkeit hängt dabei von der Jahresarbeitszahl, den baulichen Gegebenheiten und der gewählten Wärmequelle ab.
Jahresarbeitszahl und Wirkungsgrad
Die Jahresarbeitszahl (JAZ) gibt an, wie viel Heizenergie eine Wärmepumpe aus einer Kilowattstunde Strom erzeugt. Eine JAZ von 4,0 bedeutet, dass die Anlage aus 1 kWh Strom 4 kWh Wärme bereitstellt.
Luft-Wasser-Wärmepumpen erreichen typischerweise JAZ-Werte zwischen 3,0 und 4,0. Erdwärmepumpen liegen bei 4,0 bis 5,0, während Grundwasserwärmepumpen Werte von 4,5 bis 5,5 erzielen können.
Die tatsächliche Effizienz wird durch mehrere Faktoren beeinflusst. Die Vorlauftemperatur des Heizsystems spielt eine entscheidende Rolle – niedrige Vorlauftemperaturen von 35°C bei Flächenheizungen ermöglichen deutlich bessere Werte als 55°C bei Heizkörpern. Die Temperaturdifferenz zwischen Wärmequelle und Heizungssystem bestimmt den Stromverbrauch maßgeblich.
Der Standort und die Installation beeinflussen die Leistung zusätzlich. Bei Luftwärmepumpen sinkt die Effizienz an kalten Wintertagen, während Erdwärmepumpen ganzjährig stabile Quelltemperaturen nutzen.
Einsatz im Neubau und in der Sanierung
Neubauten bieten ideale Bedingungen für Wärmepumpen. Die gute Dämmung nach aktuellen Energiestandards reduziert den Wärmebedarf erheblich, und Flächenheizungen arbeiten mit niedrigen Vorlauftemperaturen. In diesem Segment hat sich die Wärmepumpe als Standardheizsystem etabliert.
Bestandsgebäude erfordern eine sorgfältige Prüfung der baulichen Voraussetzungen. Eine ausreichende Wärmedämmung und geeignete Heizkörper mit großer Fläche sind vorteilhaft. Unsanierte Altbauten mit hohen Vorlauftemperaturen über 60°C arbeiten oft unwirtschaftlich.
Die Modernisierung kann schrittweise erfolgen. Viele Eigentümer verbessern zunächst die Gebäudehülle und tauschen alte Heizkörper gegen Niedertemperaturmodelle aus. Moderne Hochtemperatur-Wärmepumpen ermöglichen mittlerweile auch Vorlauftemperaturen bis 70°C, jedoch mit reduzierter Effizienz.
Umweltaspekte und nachhaltige Nutzung
Wärmepumpen emittieren am Aufstellort kein CO₂, da sie keine fossilen Brennstoffe verbrennen. Die Klimabilanz hängt vom verwendeten Strommix ab – mit Ökostrom arbeitet die Anlage nahezu klimaneutral.
Der Primärenergieverbrauch liegt deutlich unter dem konventioneller Heizsysteme. Eine Wärmepumpe mit JAZ 4,0 nutzt 75% kostenlose Umweltenergie und nur 25% elektrische Energie. Gasheizungen wandeln dagegen die eingesetzte Energie maximal im Verhältnis 1:1 um.
Die Kombination mit Photovoltaik steigert die Nachhaltigkeit erheblich. Selbst erzeugter Solarstrom reduziert die Betriebskosten und verbessert die Umweltbilanz. Pufferspeicher ermöglichen es, überschüssigen Sonnenstrom als Wärme zu speichern und zeitversetzt zu nutzen.
